1310nm/24dB+1550nm/22dB Fibra OTDR con OPM+OLS+VFL+Mappa degli Eventi+Prova di Perdita+Tester RJ45+Cercatore RJ45 SM Tester Per Fibra Ottica Compatibile con APC&UPC SC+FC+ST+LC-SS303T-2A1

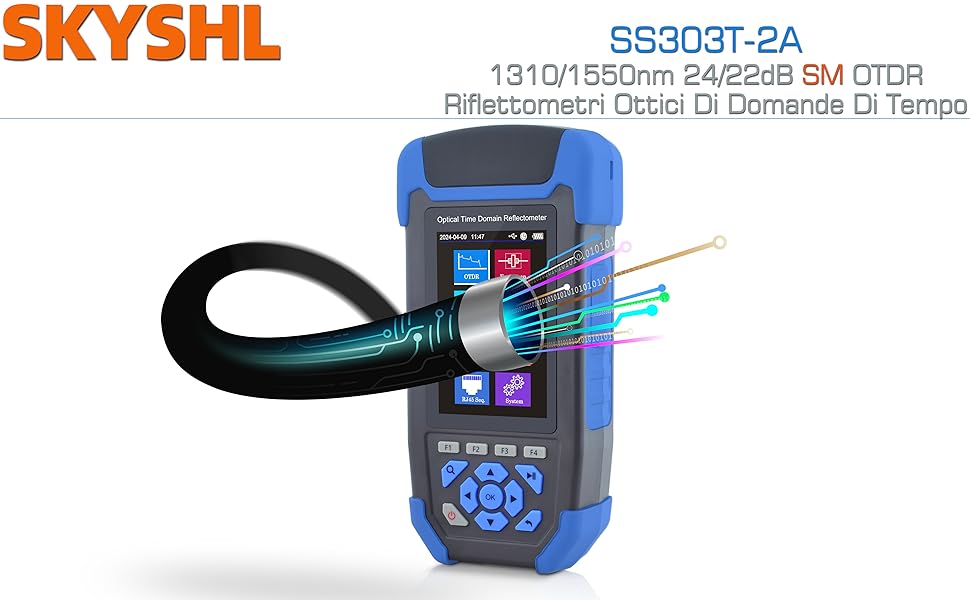

SKYSHL 1310nm+1550nm 24dB+22dB OTDR Tester per Fibra Ottica

Un Riflettometri Ottici Di Domande Di Tempo (OTDR) è uno strumento di ispezione delle fibre che combina una sorgente di luce e un rilevatore per fornire una vista interna del collegamento in fibra. La sorgente luminosa invia il segnale alla fibra ottica, quindi il rivelatore riceve la luce riflessa dai diversi componenti del collegamento in fibra ottica e genera una curva di test contenente tutti i componenti, verificando così accuratamente le prestazioni e il guasto della fibra ottica .

Con il rapido sviluppo della tecnologia in fibra ottica, i metodi di test OTDR sono diventati uno strumento indispensabile per la costruzione, la manutenzione e la risoluzione dei problemi dei sistemi in fibra ottica.

Il Riflettometri Ottici Di Domande Di Tempo (OTDR) della serie SS303T è un'apparecchiatura di ispezione di fibre ottiche multiuso progettata da SKYSHL sulla base di anni di esperienza di ricerca e sviluppo. Il vantaggio principale di SS303T è il test a punto singolo: è sufficiente che un ingegnere utilizzi OTDR su un'estremità della fibra ottica per ottenere informazioni sull'integrità di tutti i componenti ottici passivi della fibra ottica. (Come connettori, punti di saldatura, splitter, connettori fissi, multiplexer e punti di rottura, ecc.)

Caratteristiche di SS303T-2A(1310nm+1550nm 24dB+22dB) OTDR :

• Tester OTDR 1310nm+1550nm 24dB+22dB (Distanza massima di prova: 60km).
• Il corpo dell'SS303T è molto compatto e molto comodo da trasportare all'aperto.
• Display a colori TFT ad alta definizione da 3,5pollici
• Batteria al litio da 3,7V/4000mAh, continua 11-15 ore.
• Integra OPM, VFL, OLS, test di perdita ottica, tracker cavi RJ45 e mappa degli eventi (analisi grafica).
• Operazione one-touch, analisi automatica e interfaccia utente OTDR su misura per diversi livelli di abilità.
• Zona morta evento molto breve (2,5m) e zona morta di attenuazione (6m).
• Accessori di interfaccia completi: interfaccia universale da 2,5mm, adattatore SC, FC, ST, LC UPC&APC.
• OTDR automatico, OTDR manuale, Mappa degli eventi, Analisi grafica intelligente delle connessioni in fibra ottica.
• Supporto per i formati SOR.

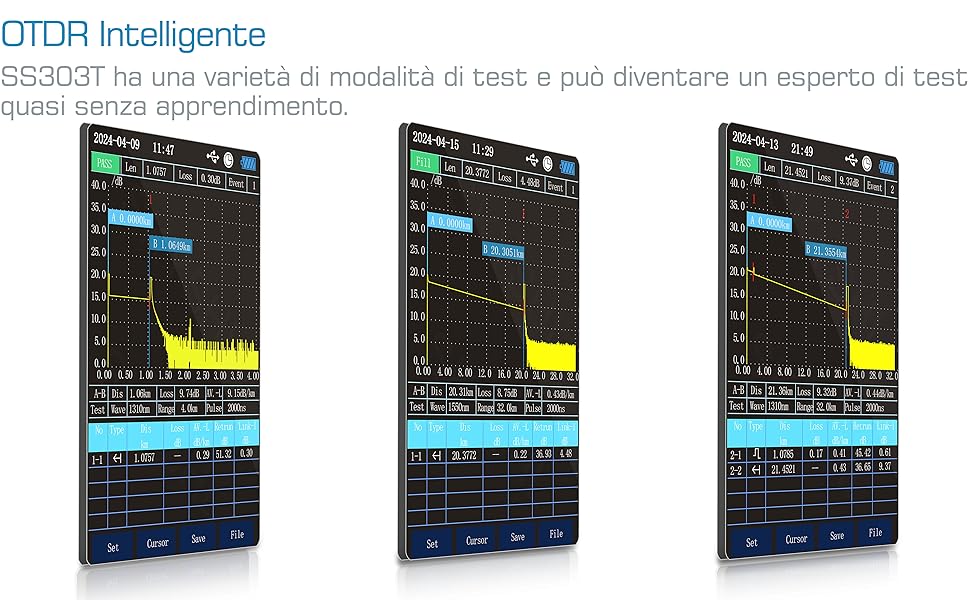

OTDR Intelligente

L'OTDR della serie SS303T dispone di molte funzioni automatizzate per semplificare il processo di test. Attraverso i test automatici, è possibile sfruttare appieno tutte le funzioni dell'OTDR, portare l'automazione a un nuovo livello e consentire a tecnici non addestrati di diventare immediatamente esperti di test.

Con un solo clic, il dispositivo può eseguire automaticamente il riconoscimento del collegamento, impostare automaticamente i parametri migliori e iniziare automaticamente a raccogliere i dati di luce riflessa di ciascun elemento in fibra, utilizzare questi dati per generare automaticamente informazioni precise sull'elemento in fibra e disegnare curve di prova. Ad esempio, misurando l'intensità di questo segnale ottico di ritorno, l'OTDR può stimare la lunghezza della fibra. Inoltre, la curva di test OTDR può essere utilizzata per determinare la posizione degli elementi in fibra, come la perdita di giunzione, il divisore di fibra, l'attenuazione complessiva della fibra o la rottura del cavo in fibra ottica e così via.

È inoltre possibile esportare i dati di questi elementi in fibra in un unico report per condividere i dati con altri ingegneri in fibra ottica.

I parametri principali di SS303T-2A (1310nm+1550nm 24dB+22dB) OTDR:

• Lunghezza d'onda/gamma dinamica: 1310nm+1550nm/24dB+22dB (distanza massima di prova: 60km); EDZ/ADZ: 2,5m/6m.
• Interfacce esterne:Interfacce Micro USB, RJ45 e TF/Micro SD.
• Display: Display HD a colori da 3,5pollici.
• Batteria: batteria al litio da 3,7V/4000mAh, continua 11-15 ore.
• Misuratore di potenza ottica: 800nm-1700nm/-50~+26dB; Test di perdita ottica: 1310nm+1550nm.
• Sorgente luminosa: 1310nm+1550nm(≥-5dBm/CW, 270Hz, 330Hz, 1kHz e 2kHz); VFL: 10km (650nm±20nm/CW, 1Hz e 2Hz); Tracker cavo RJ45: >300m.
• Alimentazione: adattatore CA/CC: CA 100V~240V; CC: 5V(2A).
• Connettore: adattatore SC, FC, ST,LC UPC&APC.
• Dimensioni: 176*85*42mm/0,41kg(Batteria inclusa).

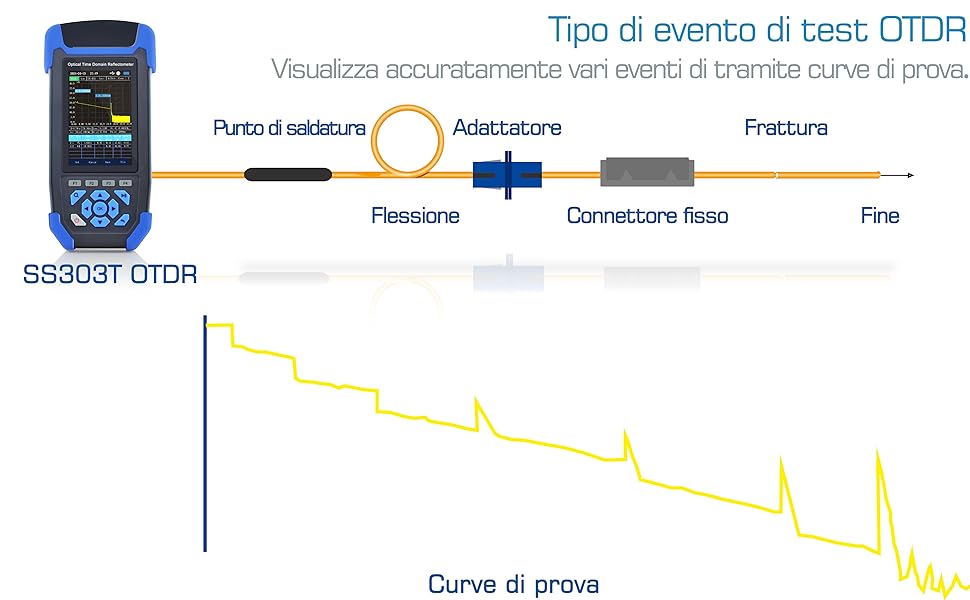

Test della curva e tipo di evento

Un'immagine vale più di mille parole e un'immagine OTDR (o "traccia") richiede molte frasi per descrivere tutte le informazioni che contiene!

La pendenza della traccia della fibra ottica indica il coefficiente di attenuazione della fibra ottica, ed è espressa in dB,km attraverso l'OTDR. I connettori e i giunti di saldatura sono chiamati "eventi" nella terminologia OTDR ed entrambi dovrebbero mostrare una perdita di luce. Infatti, i connettori fissi mostreranno anche un picco di riflessione, la cui altezza indicherà la quantità di riflessione durante l'evento.

L'impulso riflesso può visualizzare la risoluzione dell'OTDR. In generale, una larghezza di impulso maggiore può rilevare una distanza maggiore e un impulso più stretto può ottenere dati ad alta risoluzione, che possono analizzare più accuratamente il collegamento in fibra.

Pertanto, tutti i dati del test sono rappresentati dal grafico della curva del test e possiamo vedere l'intero risultato del test a colpo d'occhio.

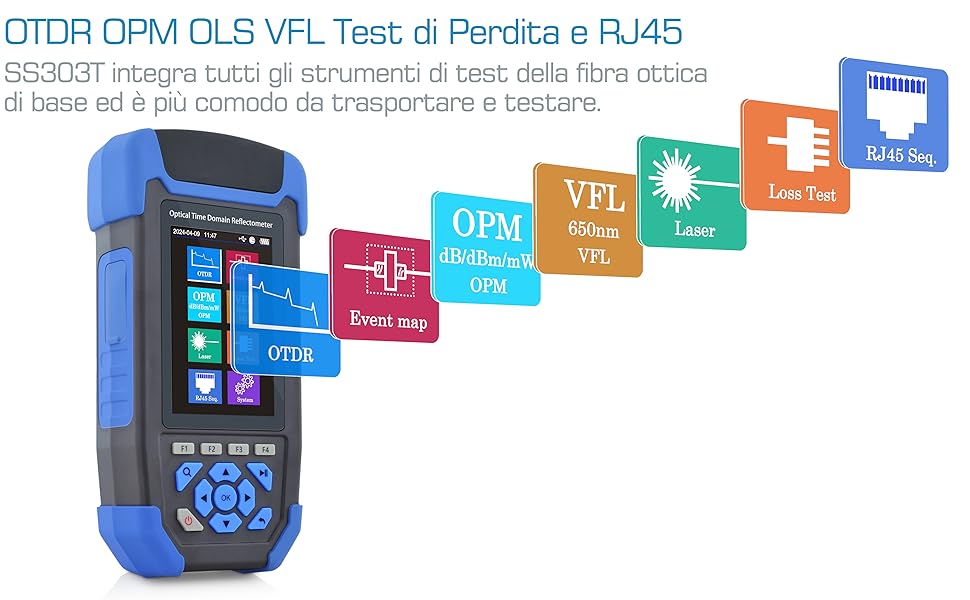

OTDR+OPM+OLS+VFL+Test di perdita ottica+RJ45 Tracker

Durante l'installazione o la manutenzione di un progetto in fibra ottica, un ingegnere in fibra ottica deve spesso portare con sé una varietà di apparecchiature di prova in fibra ottica per verificare le prestazioni del collegamento in fibra o rilevare il guasto del collegamento in fibra.

SKYSHL SS303T-2A integra le apparecchiature di rilevamento di rete più comunemente utilizzate nei progetti in fibra ottica, come: Riflettometri Ottici Di Domande Di Tempo (OTDR-1310nm+1550nm,24dB+22dB), localizzatore visivo di guasti (distanza di prova massima VFL 10km), potenza ottica metro (OPM-800-1700nm,-50~+26dB), sorgente di luce ottica (OLS-1310nm+1550nm),Tester di attenuazione ottica(1310nm+1550nm) e tester per cavi RJ45(>300m).

Quando gli ingegneri in fibra ottica escono per mantenere progetti in fibra ottica, non devono più portare con sé una varietà di apparecchiature di ispezione delle fibre e devono solo portare SS303T per completare tutto il lavoro di ispezione delle fibre.

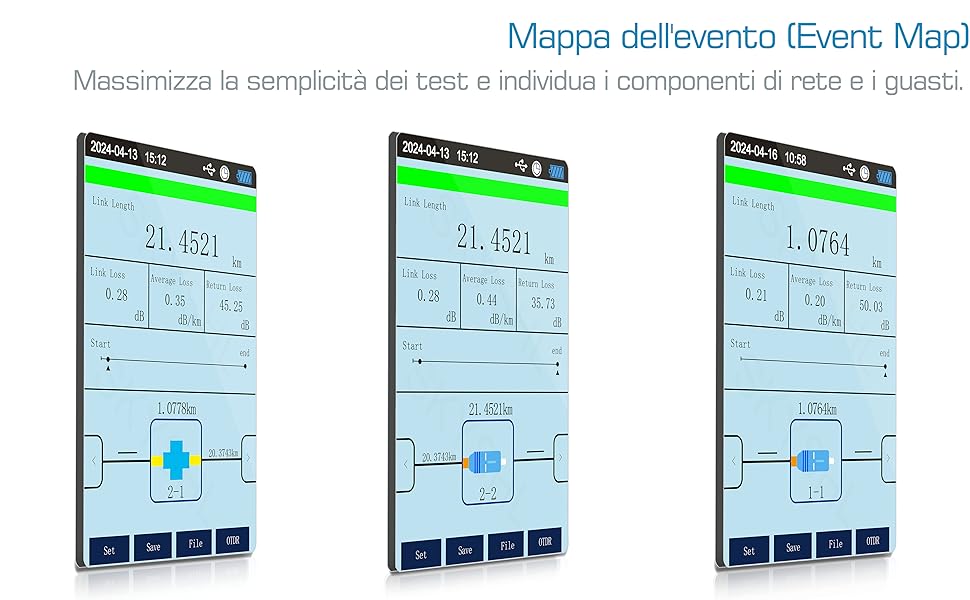

Mappa dell'evento(Event map)

Sebbene il funzionamento e l'usabilità dell'OTDR siano stati notevolmente semplificati dopo anni di sviluppo, è ancora considerato uno strumento operativo avanzato e l'analisi dei suoi risultati di misurazione può essere complicata. Al fine di rendere più facile il lavoro del test della fibra dell'utente, la funzione "Mappa dell'evento(Event map)" viene aggiunta all'SS303T per eliminare la complessità nei test OTDR e nell'analisi dei risultati.

Mappa dell'evento(Event map) può identificare automaticamente l'ambiente di collegamento in fibra associato e utilizzare algoritmi avanzati di ottimizzazione intelligente per analizzare la perdita e il guasto di tutti gli elementi passivi nel collegamento in fibra e visualizzare tutti gli elementi in fibra molto semplicemente attraverso una visualizzazione basata su icone. Personale tecnico di qualsiasi livello tecnico può comprendere il contenuto rappresentato da queste semplici icone.

La funzione di mappatura degli eventi (Event map) semplifica la complessità dell'operazione e l'analisi dei risultati del test della fibra ottica, portando una nuova esperienza operativa per l'ingegnere della fibra ottica.

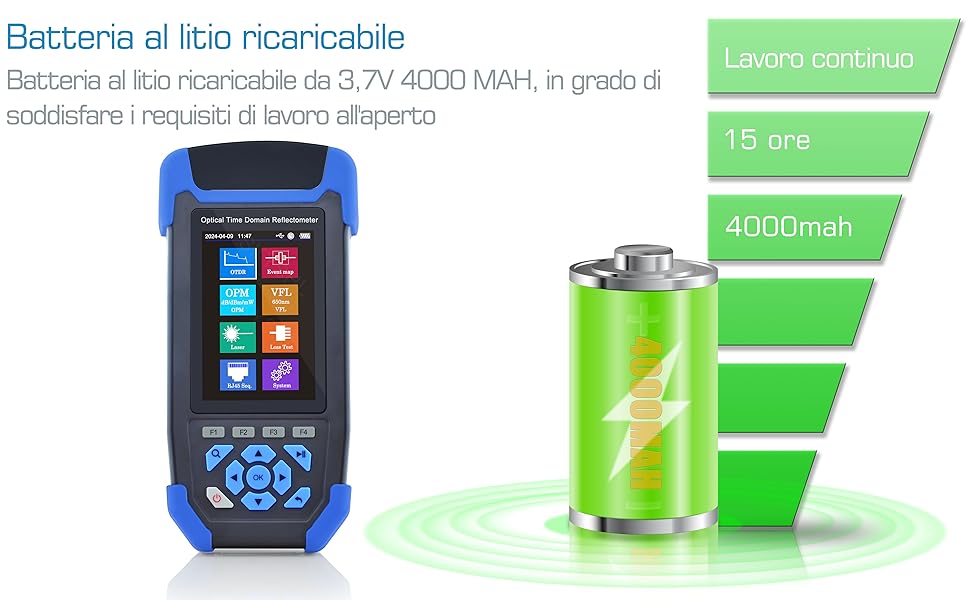

Batteria al litio ricaricabile

Affinché gli ingegneri in fibra ottica possano rilevare i collegamenti in fibra in modo più conveniente, gli OTDR devono solitamente avere le caratteristiche di dimensioni ridotte e peso leggero, e devono anche essere dotati di batterie al litio ricaricabili di grande capacità per facilitare i test e il movimento OTDR.

SS303T comprende appieno le esigenze e le preoccupazioni degli utenti esterni e fornisce batterie al litio ricaricabili di grande capacità di alta qualità (3,7V 4000mah) in base alle effettive esigenze dei clienti. Può funzionare ininterrottamente per 10-15ore dopo essere stato completamente caricato, il che può soddisfare pienamente le esigenze degli utenti per i test in fibra ottica.

Lista imballaggio di SS303T-2A(1310nm+1550nm 24dB+22dB) OTDR:

1*OTDR+1*SC&FC/UPC per OTDR+2*Interfaccia universale da 2,5mm per OPM&VFL+4*Adattatore(1*FC-LC UPC&APC+1*FC-SC UPC&APC+1*FC-ST UPC&APC+1*FC-FC UPC&APC)+2* Corda di toppa(1*FC/UPC-FC/UPC+1*FC/UPC-FC/APC)+1*Manualedell'utente+1*Cavo USB+1*Caricabatterie+1*cotton fioc+1*Cercatore di linea RJ45.

Applicazione di SS303T-2A (1310nm+1550nm 24dB+22dB) OTDR :

• LAN, WAN ai fini delle reti di telecomunicazione.
• Sistemi CCTV, CATV.
• Installazione di rete in fibra ottica.
• Manutenzione della rete in fibra ottica.
• Reti ottiche a lunga distanza.
• Reti ottiche FTTH.
• Rete metropolitana.
• Centri dati.
• Altre reti in fibra ottica.
